Контейнер хранения расходного и резервного топлива КХТ 15.1Д - принципиальная схема
  Навигатор:

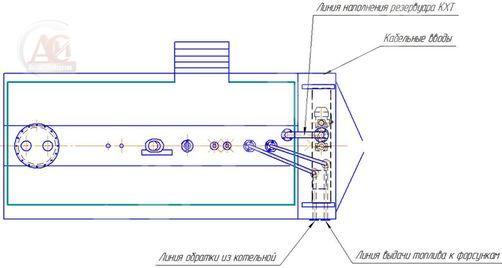

КХТ 15.1Д Схема

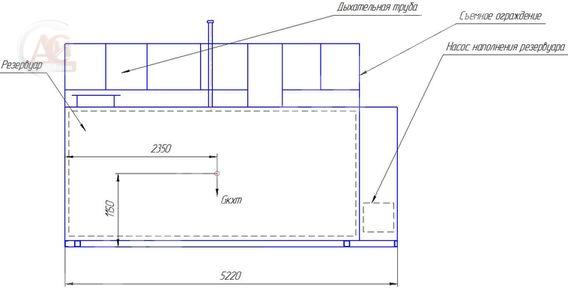

схема контейнера хранения расходного и резервного топлива
КХТ 15.1Д Схема
КХТ 15.1Д Схема
КХТ 15.1Д План опорных плоскостей рамы
  1. Масса контейнера хранения топлива Gкхт = 7160кг
  2. Рама контейнера сварная из швеллера 10.
  3. Масса топлива Gт в резервуаре изменяется в процессе эксплуатации от 300 до 12900кг.
  4. Предпочтительнее установка контейнера хранения топлива на сплошное бетонное основание. Допускается установка КХТ на ленточные или блочные фундаменты, располагаемые под всеми нижними плоскостями швеллеров.
  5. Расчет несущей способности фундаментов должен производиться при разработке проекта привязки КХТ к месту установки.
  6. Установленная мощность 3,9 кВт для насоса КМ 80-65-140Е.
  7. Насос выдачи топлива в комплект поставки не входит, устанавливается на месте эксплуатации.
  8. Кабельные вводы, лестница и выводы трубопроводов могут располагаться с любой стороны КХТ.
