Варианты исполнения контейнерной АЗС - КАЗС 10.4Д
  Навигатор:

Варианты исполнения КАЗС 10.4Д

Контейнерная АЗС общей вместимостью резервуаров 40 м3 (КАЗС-10.4Д) с вместимостью единичных резервуаров 10 м3 при размещении на территории населенных пунктов может быть выполнена в двух вариантах

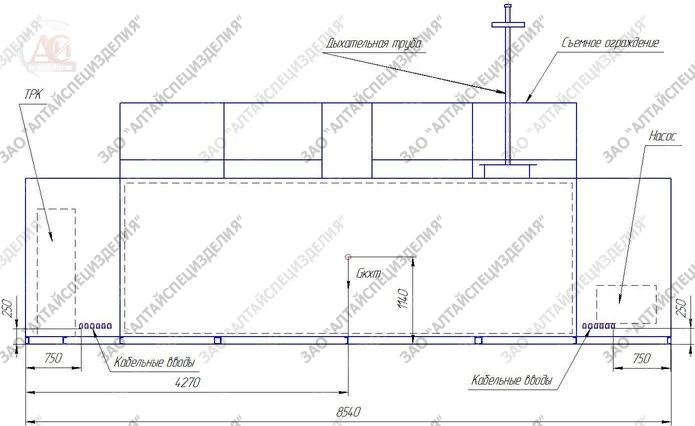

В виде двух автономных контейнеров хранения топлива КХТ- 10.2Д с двустенным двухкамерным резервуаром вместимостью единичного резервуара 10 м3 каждый

Габаритные размеры КХТ- 10.2Д без съемного ограждения и дыхательных труб (ДхШхВ) 8,54 х 2,3 х 2,6 м. Топливораздаточные колонки (ТРК) располагаются в передних технологических отсеках (одна или две шт. в каждом КХТ), электронасосные агрегаты располагаются в задних технологических отсеках каждого контейнера (один или две шт.в каждом). Наполнение резервуаров производится своим насосом, смешивания топлива при этом не происходит.

Контейнеры хранения топлива комплектуются ТРК как отечественного (стрелочными "Нара 27М1С", цифровыми светодиодными "Нара 28-16", двухпостовыми "Нара 4000 С122", Ливенка), так и импортного (Gilbarco, Wayne Dresser, Sheidt&Bachmann, TOKHEIM). При наполнении резервуаров из автоцистерны применяются насосы КМ 80-65-140Е, при наполнении резервуаров из резервуарного парка склада нефтепродуктов применяются насосы АСВН-80А.

Все контейнеры комплектуются системами контроля верхнего уровня топлива, контроля герметичности межстенного пространства, дыхательными трубами с дыхательными клапанами, замерными трубами с замерными люками, по дополнительному заказу автоматическими уровнемерами, зачистными трубами, трубами обесшламливания, предохранительными клапанами на резервуарах, верхними ограждениями, молниезащитой (молниеотводы и контуры заземления), технико-эксплуатационной документацией.

Управление оборудованием КАЗС производится из одного модуля управления (операторной) тип "Север". Отпуск топлива может производится ручным запуском ТРК оператором с пультов управления или с помощью автоматизированной системы отпуска и учета топлива с компьютерным управлением из модуля управления, а также с помощью безоператорного отпуска топлива при установке системы "Поток" (КАЗС-АСИ 2.0) с контроллером в технологическом отсеке КАЗС с авторизацией по карточкам или электронным ключам и передачей отчета на удаленный компьютер (в офис) по кабельной линии или через GSM-модем.

Блок управления тип "Север" комплектуется электронагревателями, внутренним и наружным освещением, системой охранно-пожарной сигнализации, умывальником с водоподогревателем, шкафами управления и автоматики оборудования КАЗС. В модуле управления могут быть установлены шкафы управления дополнительным оборудованием топливозаправочного комплекса. Габаритные размеры модуля управления зависят от варианта компоновки КАЗС и количества шкафов управления для дополнительного оборудования. Ориентировочные габаритные размеры модуля управления (ДхВхШ) 6,0 х 2,5 х 2,6 м.

КАЗС виде двух автономных контейнеров хранения топлива


Моноблочное исполнение

Моноблочное исполнение в виде одного контейнера хранения топлива (КХТ-10.4Д) с двустенным четырехкамерным резервуаром с двумя технологическими отсеками. Габаритные размеры КХТ без съемного ограждения и дыхательных труб (ДхШхВ) 15,0 х 2,3 х 2,6 м. Топливораздаточные колонки (ТРК) могут располагаться в крайних торцевых технологических отсеках: в одном отсеке одна или две ТРК, в другом отсеке электронасосный агрегат и одна ТРК. Для возможности транспортировки КХТ разделен на две транспортные единицы, которые соединяются в одну технологическую систему на месте эксплуатации. При этом наполнение каждой камеры двустенного резервуара осуществляется одним насосом через разветвитель по трубопроводам наполнения резервуаров с запорными вентилями на каждом трубопроводе. При такой схеме КАЗС при наполнении резервуаров разными видами топлива происходит небольшое смешивание топлива (в количестве около 20 л на 10000 л вместимости резервуара).

Моноблочное исполнение КАЗС


Преимущества варианта с двумя КХТ

Считаем вариант с двумя раздельными КХТ наиболее приемлемым с эксплуатационной точки зрения по следующим причинам:

  1. Раздельная установка КХТ позволяет расположить все ТРК в одной зоне заправки автотранспорта при различных вариантах компоновки площадки заправки транспортных средств топливом.
  2. Применение КАЗС с моноблочным КХТ требует устройства усиленного фундамента для обеспечения неизменности взаимного расположения собранных транспортных единиц и герметичности монтажного фланцевого соединения трубопроводов наполнения и выдачи топлива в процессе эксплуатации.
  3. Для перевозки, в случае необходимости, КАЗС на новое место установки при применении двух автономных КХТ не требуется разборка с последующей сборкой КХТ на новом месте установки.
  4. Применение разветвителя на линии наполнения резервуаров моноблочного КХТ приводит к подмешиванию в заливаемое топливо предыдущего вида топлива. Раздельные КХТ позволяют хранить в резервуарах каждого КХТ разных видов топлива. Кроме этого усложняется система автоматизации и управления датчиками верхнего уровня топлива из-за применения конечных выключателей на запорной арматуре трубопроводов наполнения каждого резервуара.
  5. Установка раздельных насосов для каждого резервуара при двух КХТ повышает эксплуатационную надежность топливозаправочного комплекса, так как отказ одного насоса не влияет на прием и выдачу топлива из других резервуаров (в отличие от моноблочного варианта с одним электронасосным агрегатом).
