КАЗС 10.4Д: схема, устройство, принцип работы
  Навигатор:

Устройство и принцип работы
КАЗС 4х10 м3

Контейнерная АЗС с двустенными резервуарами на 4 камеры вместимостью по 10 м3 и общей вместимостью 40 м3 (тип А, пункт 11* НПБ 111-98*) состоит из двух контейнеров хранения топлива (КХТ) 1 и 2.

Схема КАЗС

Контейнерная АЗС 4х10 м3

В контейнере хранения топлива 1 в переднем технологическом отсеке расположены две топливораздаточные колонки (ТРК) на один вид топлива или одна ТРК на два вида топлива, в заднем технологическом отсеке расположен электронасосный агрегат для перекачивания топлива из резервуара автоцистерны (АЦ) в резервуары КХТ.

Контейнер хранения топлива 2 имеет только один отсек с ТРК, отсек с насосом отсутствует. Этот КХТ 2 задней частью устанавливается к технологическому отсеку КХТ 1 с насосом. Общая длина КАЗС при этом составляет 15,7 м.

Двери передних отсеков с ТРК могут открываться как спереди, так и сбоку, двери отсека с насосом открываются в любую сторону (по заказу).

На насосе установлены сливная муфта, сливной фильтр, обратный клапан, разветвитель на четыре отвода и запорные вентили. Каждый отвод разветвителя после вентиля соединяется с соответствующей камерой резервуара КХТ трубопроводами. Трубопроводы КХТ 1 устанавливаются на заводе-изготовителе, трубопроводы к КХТ 2 устанавливаются после монтажа КАЗС. Технологические отсеки отделены от резервуаров противопожарными перегородками 1-го типа, в отсеке с насосом КХТ 1 перегородка устанавливается и на наружной стенке, которая стыкуется с КХТ 2.

Габариты КАЗС 10.4Д

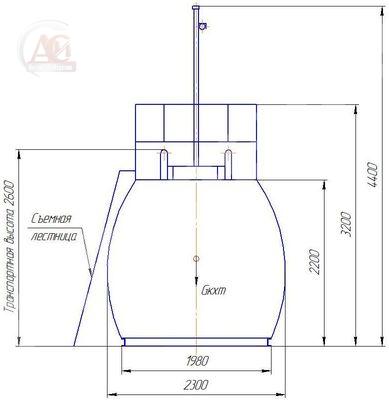

габаритные размеры КАЗС 10.4Д

В предлагаемой схеме габаритные размеры каждого погрузочного места позволяют перевозить КАЗС железнодорожным (допускаемые габариты по ширине 3,25 м и 2,73 м по высоте в самой широкой части) и автомобильным транспортом (ширина КХТ по ширине кузова, высота от грунта с КХТ 4 м max, масса каждого КХТ менее 9 т). При этом возможны и другие схемы расположения контейнеров хранения топлива при привязке КАЗС к конкретному месту её расположения.

При размещении всего оборудования в одном контейнере его габариты выходят за транспортные габариты ж/д (по длине) и автотранспорта, вырастает масса из-за необходимости усиления рамы при подъеме КАЗС при длине 15,7 м.


Посмотреть все схемы КАЗС
